ИБП для wi-fi роутера и терминала своими руками DIY
Привет друзья. Давно хотел рассказать как я смастерил ИБП/UPS для постоянно интернета, когда нет света. Видел разные сборки в интернете, но мне нравится моя. Первый вариант у меня работал через реле, покажу на фото, но так как реле слишком медленное, роутер и терминал успевали всё-таки перезагружаться, по этому я решил использовать p-канальный мосфет.
Итак, нам понадобятся следующие компоненты:
1шт. - мосфет IRF9640
3шт. - диода Шоттки 1N5822
1шт - модуль XL4015(для зарядки АКБ)
2шт - модуль LM2596
3шт - гнездо 5.5*2.1
2шт - резистор на 10кОм
1шт - плата BMS 3S
6шт - Li-Ion 18650 2200mAh аккумуляторы
1шт - корпус
2шт - штекеры папа-папа 5.5*2.1
1шт - выключатель
1шт - блок питания от 15 до 20 вольт с силой тока от 2.5А до 4А

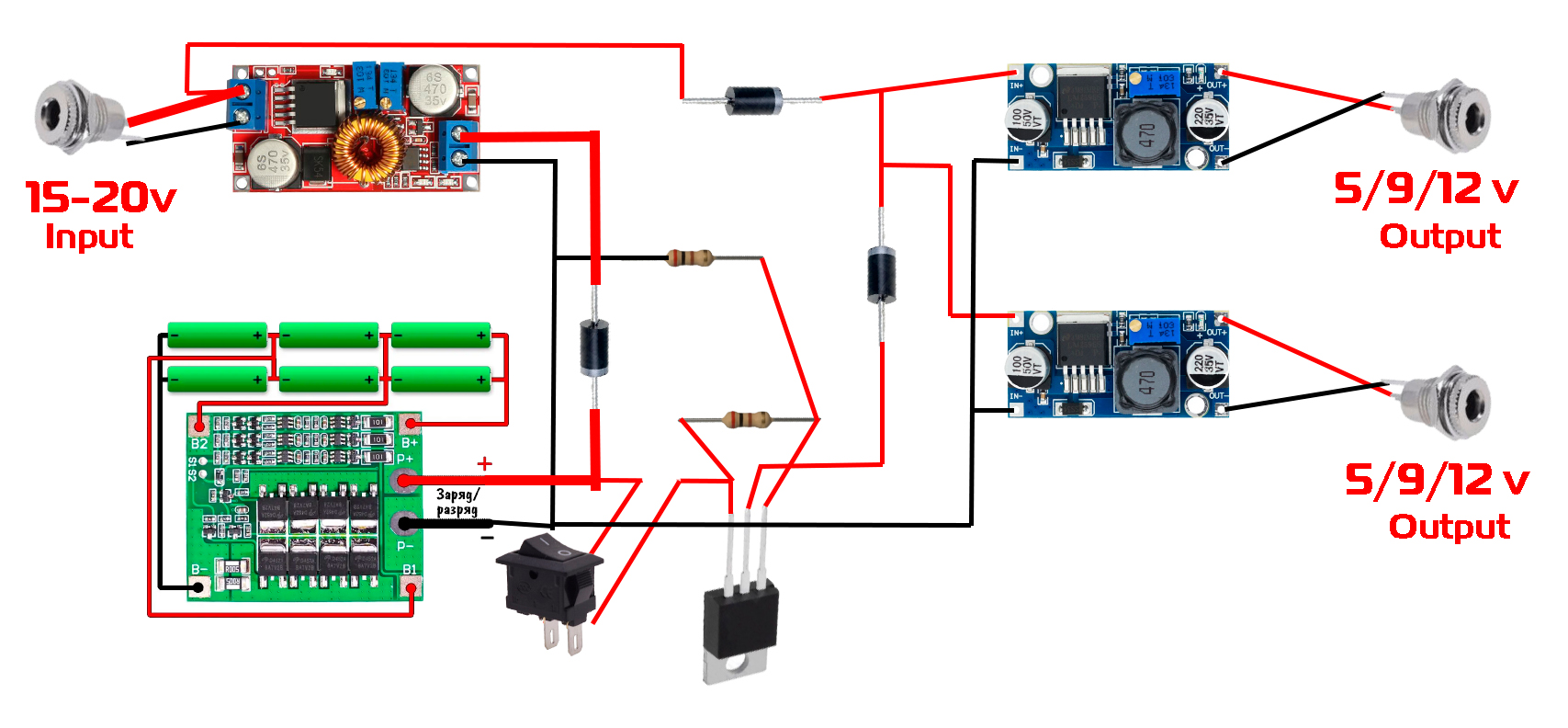

Схема подключения выглядит таким образом

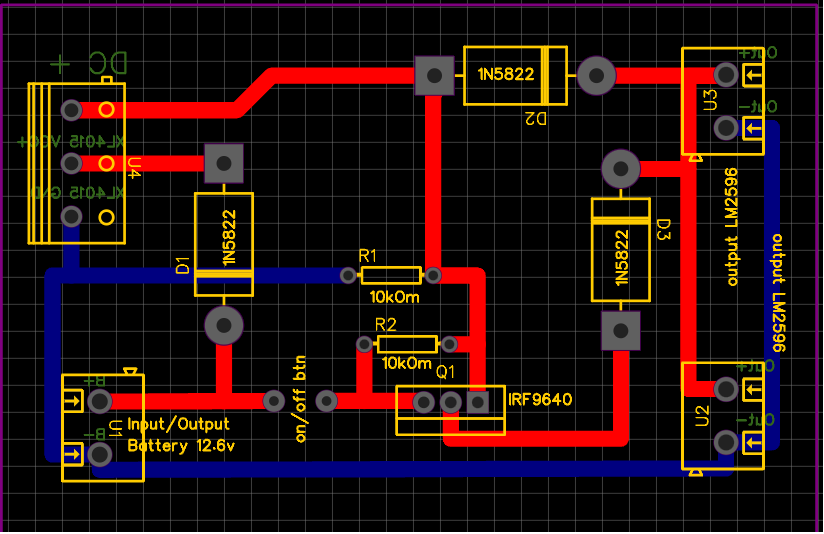

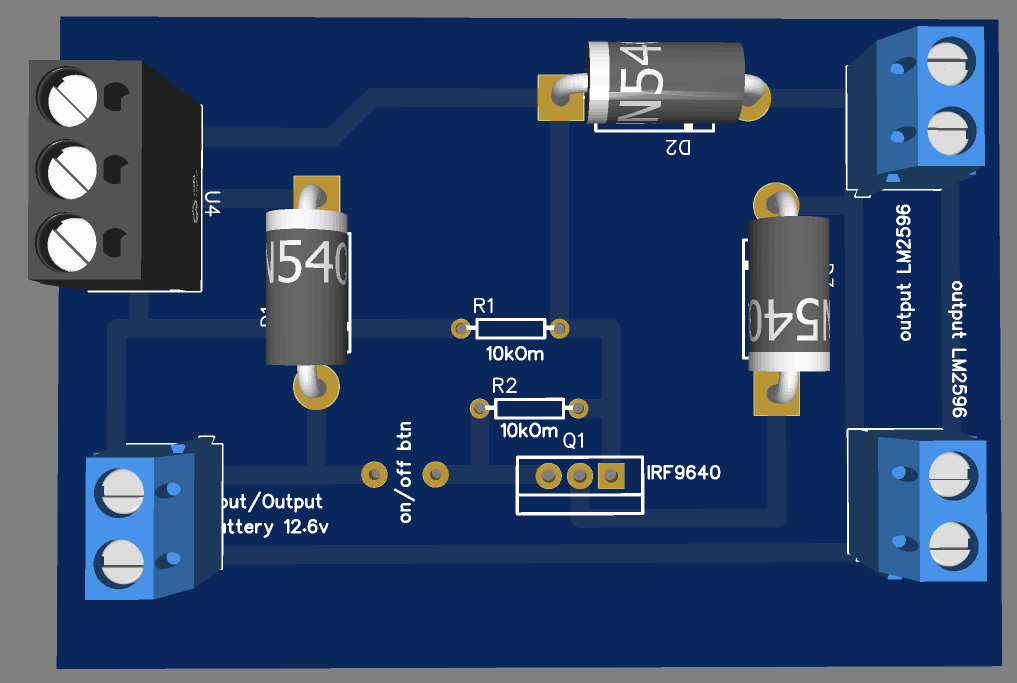

Чтобы всё соединять не навесным способом на проводах, как это было в первой версии ИБП с реле, я создал макет платы
- не обращайте внимание на перевёрнутые диоды, программа не хотела их развернуть.

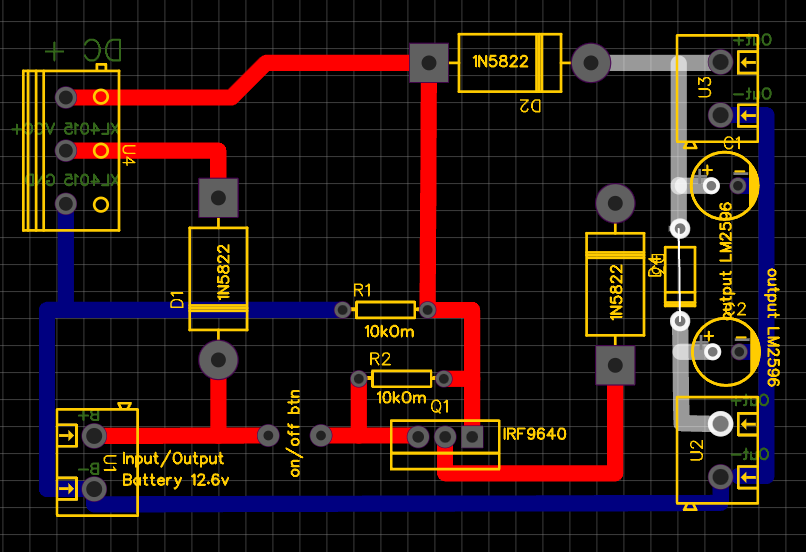

Данная сборка работает стабильно 5 часов, на более длительное время не было длительного отключения света чтоб протестировать. Но с мосфетом нет никаких задержек с переключением с источника питания на аккумуляторы, что очень было важно и главной целью избавления из-за этого от реле, хотя с другой стороны можно было добавить еще конденсаторы, но так как в корпусе нет места - нет возможности их установить. Конечно, когда теперь я всё перенёс на плату, проводов стало меньше, можно и добавить, но для этого придётся внести изменения в плату, и мне на самом деле лень. Приблизительно это выглядело бы так

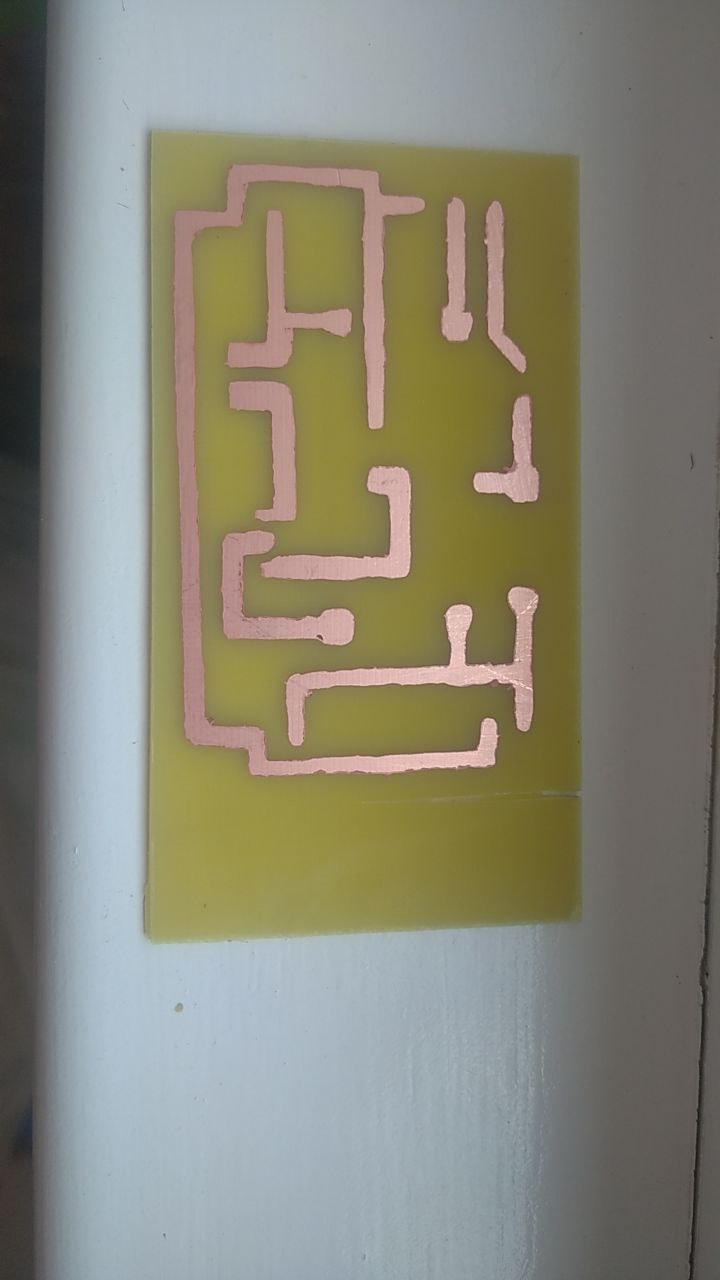

Самым сложным процессом оказалось, это создать плату. Все возможные способы перенести тонер на плату оказались у меня не рабочими, скорее всего это связано с несколькими причинами: бумага, фольга, лазерный принтер. В итоге я вручную вырезал трафарет, наложил на плату и закрасил дорожки силиконом, пробовал лак - лак сильно растекается, и потом начинал травить в перекиси с лимонной кислотой - всё вышло супер
. Можно также модернизировать и добавить индикатор заряда, но я решил не заморачиваться, мне хватило замерить на сколько хватает когда нет света. Надеюсь мой пост кому-то поможет собрать свой первый ИБП
