ИБП для wi-fi роутера и терминала своими руками DIY

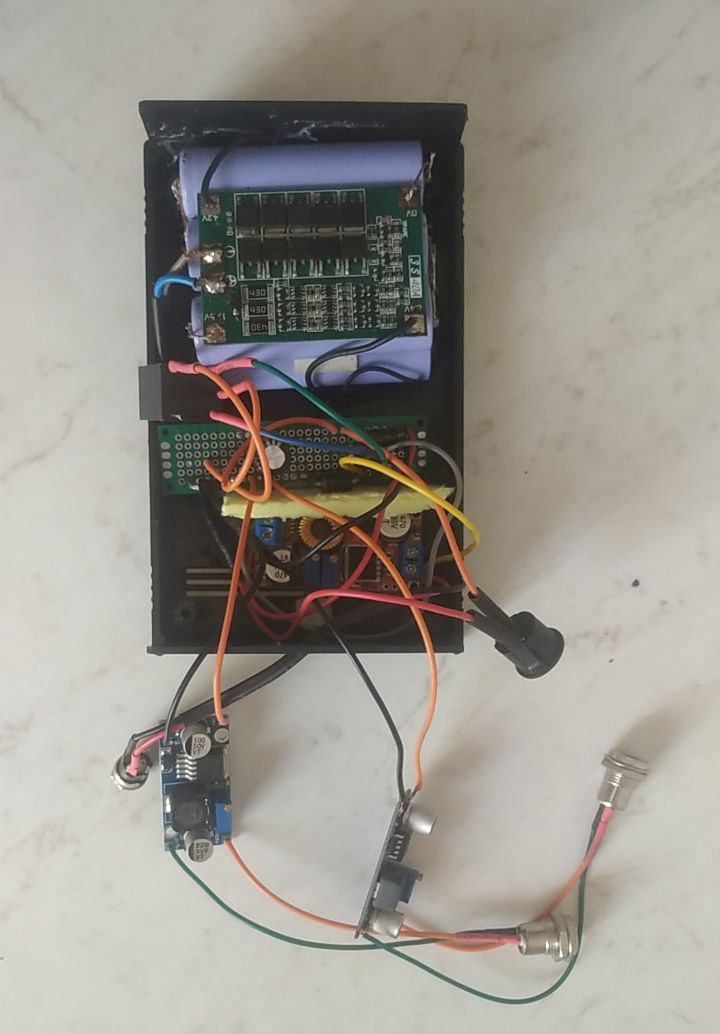

Привет друзья. Давно хотел рассказать как я смастерил ИБП/UPS для постоянно интернета, когда нет света. Видел разные сборки в интернете, но мне нравится моя. Первый вариант у меня работал через реле, покажу на фото, но так как реле слишком медленное, роутер и терминал успевали всё-таки перезагружаться, по этому я решил использовать p-канальный мосфет.

Итак, нам понадобятся следующие компоненты:
1шт. - мосфет IRF9640
3шт. - диода Шоттки 1N5822
1шт - модуль XL4015(для зарядки АКБ)
2шт - модуль LM2596
3шт - гнездо 5.5*2.1
2шт - резистор на 10кОм
1шт - плата BMS 3S
6шт - Li-Ion 18650 2200mAh аккумуляторы
1шт - корпус
2шт - штекеры папа-папа 5.5*2.1
1шт - выключатель
1шт - блок питания от 15 до 20 вольт с силой тока от 2.5А до 4А
Схема подключения...
